盘点工业焊接自动化机器人的关键技术

工业自动化机器人最早应用于汽车制造领域，但技术发展至今，工业机器人的应用早已不局限于某个领域，现代工业的方方面面都有工业机器人的身影，下面就盘点一下工业自动化机器人的种类。

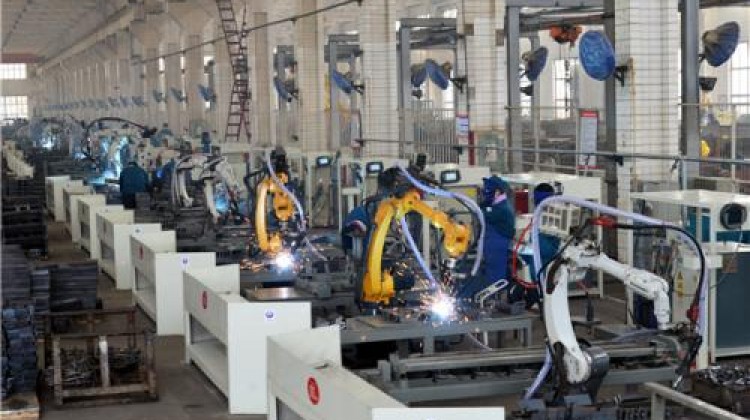

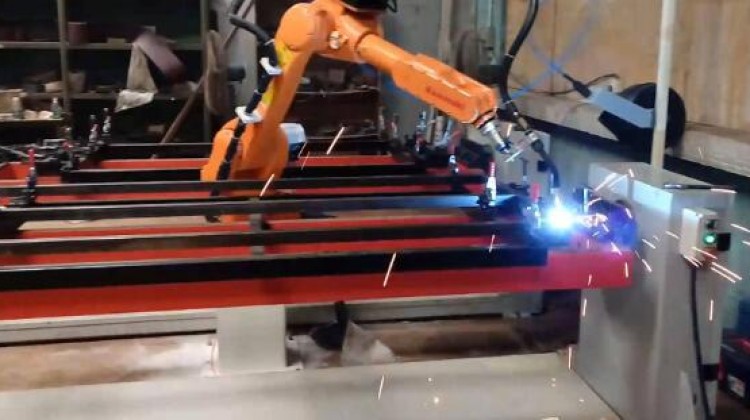

　　焊接机器人

　　焊接机器人是从事焊接(包括切割与喷涂)的工业机器人。根据国际标准化组织工业机器人术语标准焊接机器人的定义，工业机器人是一种多用途的、可重复编程的自动控制操作机，具有三个或更多可编程的轴，用于工业自动化领域。为了适应不同的用途，机器人最后一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊(割)枪的，使之能进行焊接，切割或热喷涂。

　　焊接机器人主要包括机器人和焊接设备两部分。机器人由机器人本体和控制柜(硬件及软件)组成。而焊接装备，以弧焊及点焊为例，则由焊接电源，(包括其控制系统)、送丝机(弧焊)、焊枪(钳)等部分组成。对于智能机器人还应有传感系统，如激光或摄像传感器及其控制装置等。

　　焊接机器人目前已广泛应用在汽车制造业，汽车底盘、座椅骨架、导轨、消声器以及液力变矩器等焊接，尤其在汽车底盘焊接生产中得到了广泛的应用。丰田公司已决定将点焊作为标准来装备其日本国内和海外的所有点焊机器人。

　　用这种技术可以提高焊接质量，因而甚至试图用它来代替某些弧焊作业。在短距离内的运动时间也大为缩短。该公司最近推出一种高度低的点焊机器人，用它来焊接车体下部零件。这种矮小的点焊机器人还可以与较高的机器人组装在一起，共同对车体上部进行加工，从而缩短了整个焊接生产线长度。

　　应用机器人焊接后，大大提高了焊接件的外观和内在质量，并保证了质量的稳定性和降低劳动强度，改善了劳动环境。

　　码垛机器人

　　码垛机器人是从事码垛的工业机器人，将已装入容器的物体，按一定排列码放在托盘、栈板(木质、塑胶)上，进行自动堆码，可堆码多层，然后推出，便于叉车运至仓库储存。码垛机器人可以集成在任何生产线中，为生产现场提供智能化、机器人化、网络化，可以实现啤酒、饮料和食品行业多种多样作业的码垛物流，广泛应用于纸箱、塑料箱、瓶类、袋类、桶装、膜包产品及灌装产品等。配套于三合一灌装线等，对各类瓶罐箱包进行码垛。码垛机自动运行分为自动进箱、转箱、分排、成堆、移堆、提堆、进托、下堆、出垛等步骤。

　　对于随机货盘来说，码垛机器人是唯一的选择。尽管如此，机器人装载也面临比较多的问题，如果要以较高的速度进行生产，将更加困难重重。一个处理随机装载的机器人码垛机需要特殊的软件，通过软件，机器人码垛机与生产线的其他部分相连接，这是个巨大的进步。

　　一个用来建造随机货盘的机器人能集成进工厂的仓库管理系统(WMS)。理想上，它会成为WMS的前段，与仓库软件一起协调工作，来生产混合货盘。

　　精密的软件同样能够满足对立即可上架货盘的需求。一般来说，这就意味着产品码垛好后，部分或者全部一次包装容器的标签都必须是朝外的。机器人码垛设备还是另外一个苛刻应用的选择：冷冻仓库内码垛。在消费商品包装领域，在一个冷冻仓库内处理箱子是最困难的工作之一。工人们不得不频繁地交替工作来保持身体暖和，这就间接的降低了工作效率并提高了劳动力成本。

　　在冰冻环境下，自动化的随机存取式码垛机并不是正确选择，因为大多数自动化随机存取码垛机都使用在冷库里会结冰的压缩空气管。而与自动化码垛机相比，码垛机器人的尺寸更紧凑，由于冷冻仓库中的空间十分宝贵，因此这点显得尤为重要。尽管如此，机器人在冷冻仓库中的应用也存在着一些问题。

　　在采用码垛机器人的时候，还要考虑一个重要的事情，就是机器人怎样抓住一个产品。真空抓手是最常见的机械臂臂端工具(EOAT)。相对来说，它们价格便宜，易于操作，而且能够有效装载大部分负载物。但是在一些特定的应用中，真空抓手也会遇到问题，例如表面多孔的基质，内容物为液体的软包装，或者表面不平整的包装等等。

　　搬运机器人

　　搬运机器人是可以进行自动化搬运作业的工业机器人。搬运作业是指用一种设备握持工件，是指从一个加工位置移到另一个加工位置。搬运机器人可安装不同的末端执行器以完成各种不同形状和状态的工件搬运工作，大大减轻了人类繁重的体力劳动。目前世界上使用的搬运机器人逾10万台，被广泛应用于机床上下料、冲压机自动化生产线、自动装配流水线、码垛搬运、集装箱等的自动搬运。部分发达国家已制定出人工搬运的最大限度，超过限度的必须由搬运机器人来完成。

　　搬运机器人是近代自动控制领域出现的一项高新技术，涉及到了力学，机械学，电器液压气压技术，自动控制技术，传感器技术，单片机技术和计算机技术等学科领域，已成为现代机械制造生产体系中的一项重要组成部分。它的优点是可以通过编程完成各种预期的任务，在自身结构和性能上有了人和机器的各自优势，尤其体现出了人工智能和适应性。

　　喷涂机器人

　　喷涂机器人又叫喷漆机器人，是可进行自动喷漆或喷涂其他涂料的工业机器人。喷漆机器人主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷漆机器人还包括液压油源，如油泵、油箱和电机等。

　　多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有2～3个自由度，可灵活运动。较先进的喷漆机器人腕部采用柔性手腕，既可向各个方向弯曲，又可转动，其动作类似人的手腕，能方便地通过较小的孔伸入工件内部，喷涂其内表面。

　　喷漆机器人一般采用液压驱动，具有动作速度快、防爆性能好等特点，可通过手把手示教或点位示数来实现示教。喷漆机器人广泛用于汽车、仪表、电器、搪瓷等工艺生产部门。

　　喷涂机器人的主要优点(1)柔性大。工作范围大大。(2)提高喷涂质量和材料使用率。(3)易于操作和维护。可离线编程，大大的缩短现场调试时间。(4)设备利用率高。喷涂机器人的利用率可达90%-95%。

　　装配机器人

　　装配机器人为完成装配作业而设计的工业机器人。

　　装配机器人是柔性自动化装配系统的核心设备，由机器人操作机、控制器、末端执行器和传感系统组成。其中操作机的结构类型有水平关节型、直角坐标型、多关节型和圆柱坐标型等;控制器一般采用多CPU或多级计算机系统，实现运动控制和运动编程;末端执行器为适应不同的装配对象而设计成各种手爪和手腕等;传感系统又来获取装配机器人与环境和装配对象之间相互作用的信息。

　　常用的装配机器人主要有可编程通用装配操作手即PUMA机器人(最早出现于1978年，工业机器人的祖始)和平面双关节型机器人即scara机器人两种类型。

　　与一般工业机器人相比，装配机器人具有精度高、柔顺性好、工作范围小、能与其他系统配套使用等特点，主要用于各种电器的制造行业。

　　装配机器人主要用于各种电器制造(包括家用电器，如电视机、录音机、洗衣机、电冰箱、吸尘器)、小型电机、汽车及其部件、计算机、玩具、机电产品及其组件的装配等方面。

　　激光加工机器人

　　激光加工机器人是将机器人技术应用于激光加工中，通过高精度工业机器人实现更加柔性的激光加工作业。本系统通过示教盒进行在线操作，也可通过离线方式进行编程。该系统通过对加工工件的自动检测，产生加工件的模型，继而生成加工曲线，也可以利用CAD数据直接加工。可用于工件的激光表面处理、打孔、焊接和模具修复等。

　　关键技术包括：

　　(1)激光加工机器人结构优化设计技术：采用大范围框架式本体结构，在增大作业范围的同时，保证机器人精度;

　　(2)机器人系统的误差补偿技术：针对一体化加工机器人工作空间大，精度高等要求，并结合其结构特点，采取非模型方法与基于模型方法相结合的混合机器人补偿方法，完成了几何参数误差和非几何参数误差的补偿。

　　(3)高精度机器人检测技术：将三坐标测量技术和机器人技术相结合，实现了机器人高精度在线测量。

　　(4)激光加工机器人专用语言实现技术：根据激光加工及机器人作业特点，完成激光加工机器人专用语言。

　　网络通讯和离线编程技术：具有串口、CAN等网络通讯功能，实现对机器人生产线的监控和管理;并实现上位机对机器人的离线编程控制。
